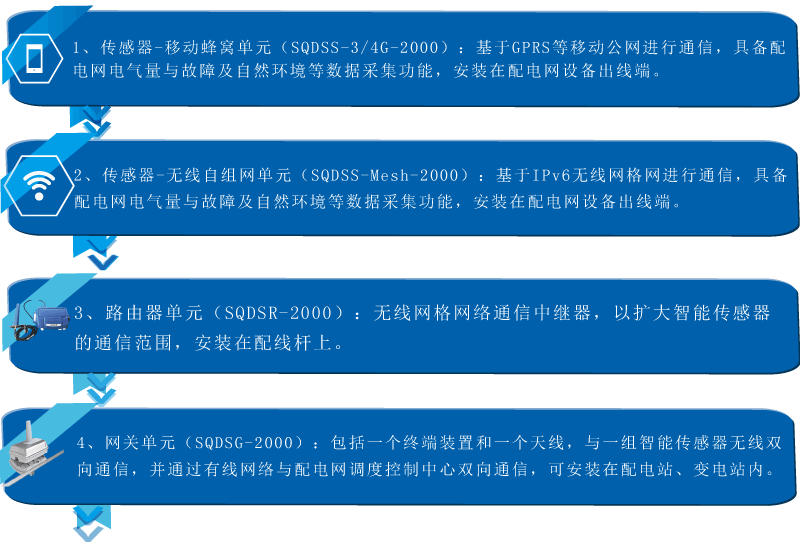

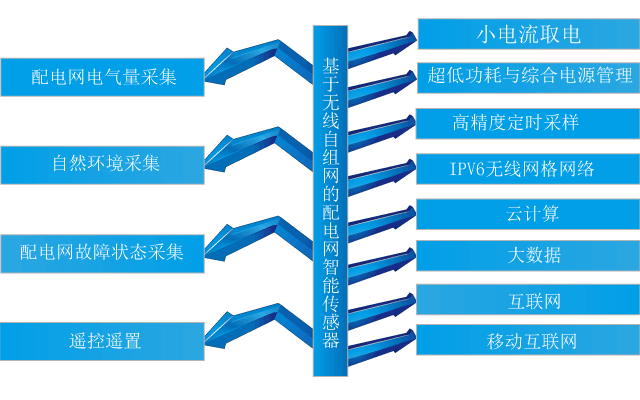

配电网智能传感器包括四类传感器:

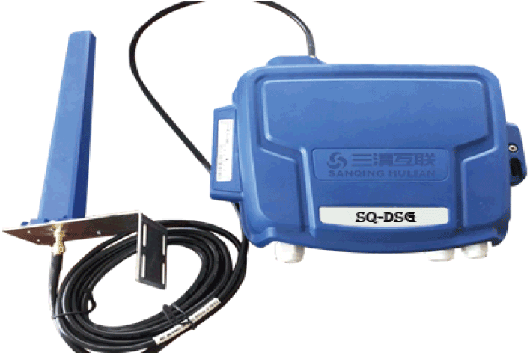

路由器单元(SQDSR-2000 | 网关单元(SQDSG-2000) |

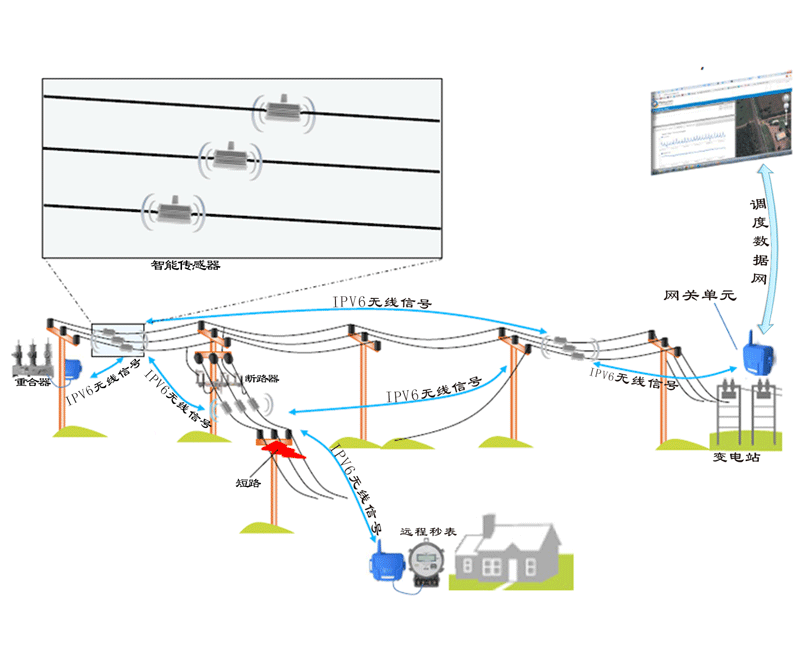

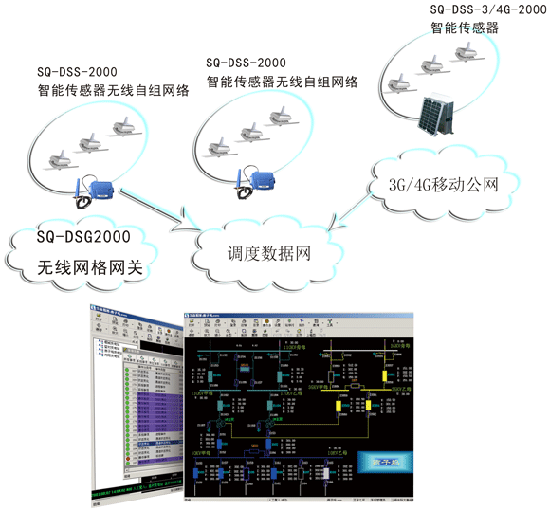

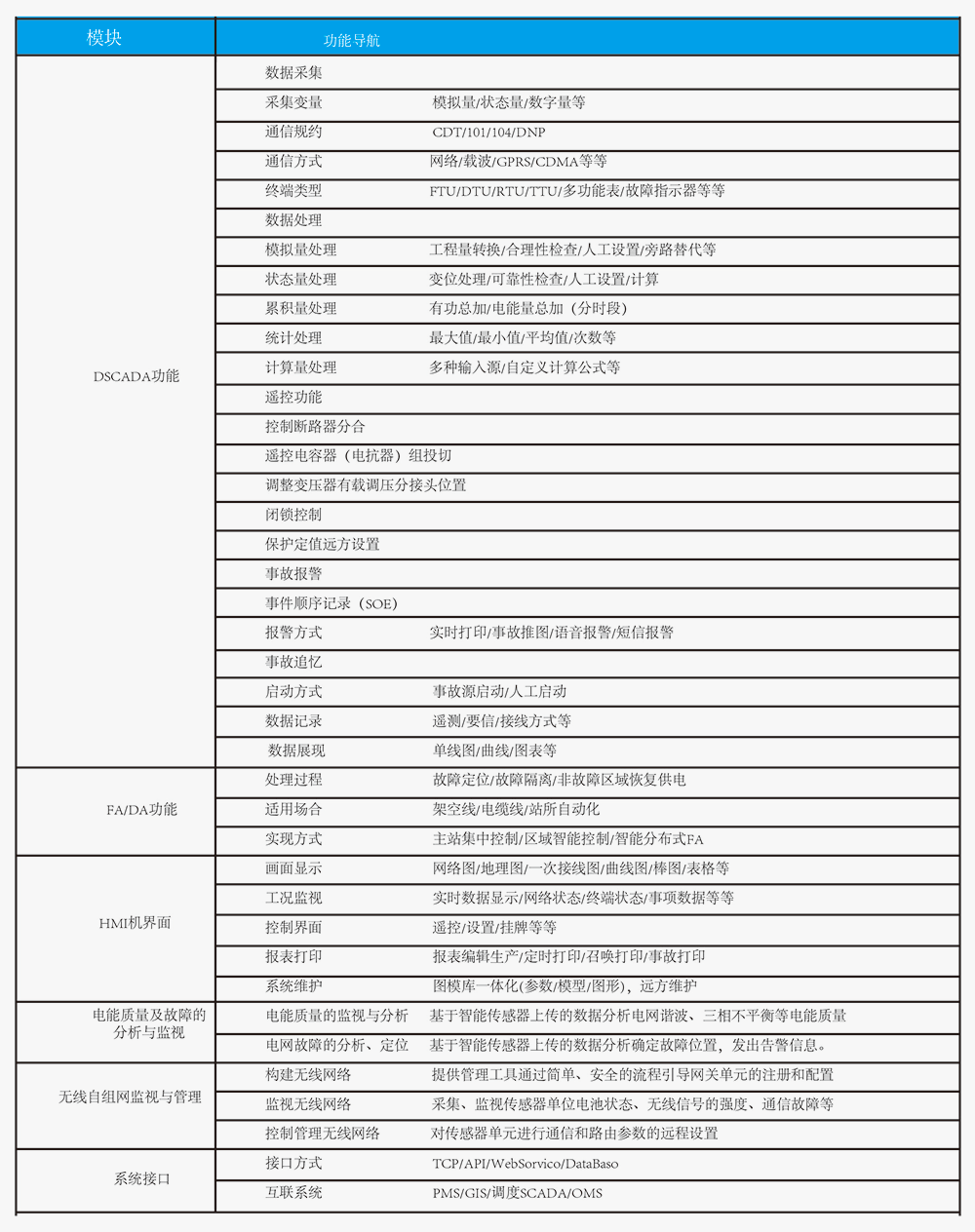

配电网智能传感器与配网调度主站 | SQDMS-2000配电网全景智能监控分析平台 |

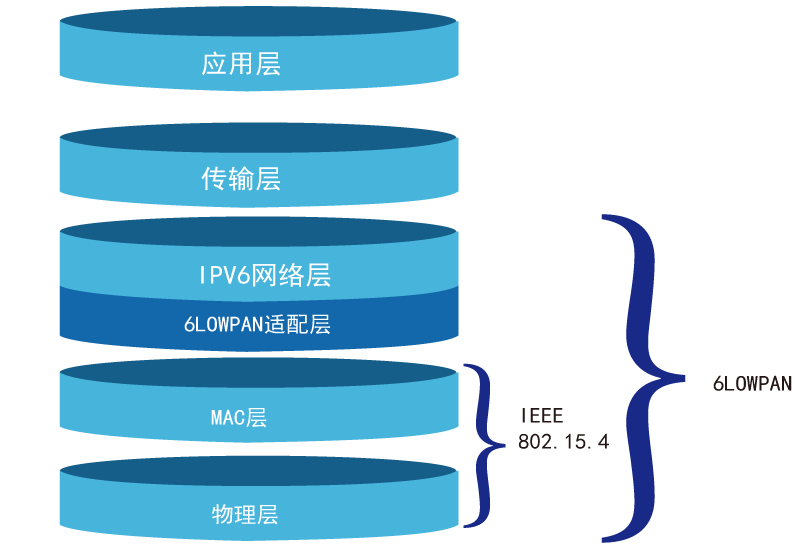

关于 IPV6 LoWPAN 协议
序号 | 类别 | 选项 | 参数 |
1 | 安装选择和电线参数 | 安装选项 | 带电安装夹持杆、 绝缘手套 |
导线尺寸 | 5-32mm | ||
线路电压 | 线电压小于70kV | ||
导线材质 | 铝、铜或包线需特别定制 | ||
导线温度 | 最大100°C | ||
短路电流 | 最大25kA(170ms) | ||
2 | 控制界面 | 发光二极管指示 | 指示通信和故障状态 |
按钮 | 控制电源并触发二极管指示 | ||
USB接口 | 控制用于配置的接口(内置,打开产品时可见) | ||
3 | 电源选择 | 供电选择 | 感应充电、太阳能或感应充电(自动) |
典型电池寿命 | 10—20年 | ||
典型支持时间 | 1周-无任何充电时 | ||
4 | 物理参数 |

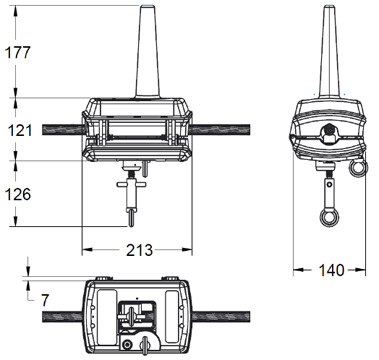

机箱主体尺寸 | 12.1×14.0×21.3cm(4.76×44.9×8.39英尺) |
天线长度 | 17.7cm | ||
重量 | 3.6kg | ||
外壳 | 上下面:铝,主体:尼龙玻璃纤维加固,安装螺钉:不锈钢,防护等级IP67 | ||
温度范围 | -30℃——60℃ | ||
5 | 测量 | 负载电流 | 精确度1%(满量程的) |
其他测量值 | 电场+电压计算、功率因数、相位角、 谐波、功率跌落、电涌等 | ||
时间标签 | 支持,与GPS同步 | ||
6 | 运行方式 | 全功能运行模式 |
不考虑传感器功耗,循环地高采样率、高精度的监测配电网状态,应用于 广域同步测量、广域分布式录波时,产品运行在此模式下。
|
低功耗运行模式 |
在满足某一具体功能前提下,尽量降低产品运行功耗,对于电网稳态量检测,每个若干分钟,产品周期性的进入工作状态采集电网稳态量;对于电网暂态量检测,基于某一电气量的突变触发传感器进行全功能运行模式,记录一段电气量后,传感器回归低功耗运行模式。应用于配电网运行、电能质量及防窃电监测时,产品运行在此模式下。
|
||
应急通信模式 |
此时,传感器主要作为无线网格网络的路由设备,用于外部数据的接收和转发,不进行电网运行状态的监测和数据上传,应用于电网事故处理应急 通信时,产品运行在此模式下。
|
||
7 | 移动蜂窝通信 | 2G选项 | GPRS |
3G选项 | CDMA2000 .WCDMA .TD-SDMA | ||
4G选项 | TD-LTE. FDD-LTE | ||
8 | IPv6无线网格通信 | 协议 | 6LoWPAN,RPL路由 |
调制类型 | GFSK,调频 | ||
9 | 315/325MHz 无线网络选项 | 频率 | 315或325MHz |
速率 | 22-250kbps | ||
范围(*) | 5km、高位置安装并且可视 | ||
载波功率 | 最大20dBm(100mW) | ||
10 | 865MHz 无线网络选项 | 频率 | 865.1—867.95MHz |
速率 | 22-250kbps | ||
范围(*) | 3km、高位置安装并且可视 | ||
载波功率 | 最大14dBm(25mW) | ||
11 | 915MHz无线网络选项 |
频率 | 916—925.8MHz |
速率 | 11kbps-1Mbps | ||
范围 | 10km(6.2英里)、高位置安装并且可视 | ||
载波功率 | 最大30dBm | ||
12 | 433MHz 无线网络选项 | 频率 | 433.05–434.79 MHz |
速率 | 11kbps-1Mbps | ||
范围 | 10km(6.2英里)、高位置安装并且可视 | ||
载波功率 | 最大30dBm |
优异的超低功耗和电源管理技术
2A以上电流即可感应充电,通过应用新材料和创新电源管理技术,当线路负荷电流大于2A即可从架空线上获得稳定可靠的电源。
采用超低功耗的CPU方案,且对程序进行低功耗优化设计,平均静态功耗<50uA。
高鲁棒性的设计
铝和尼龙玻璃纤维加固
IP67防护等级
温度范围-30°C-60°C
免维护运行可达10年以上

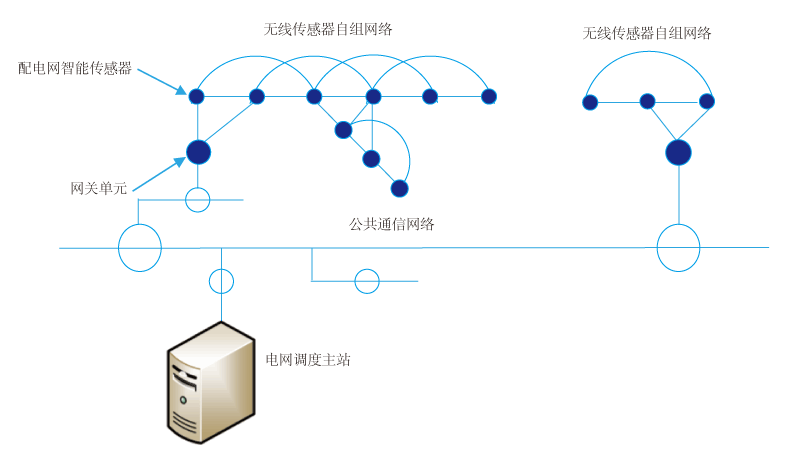

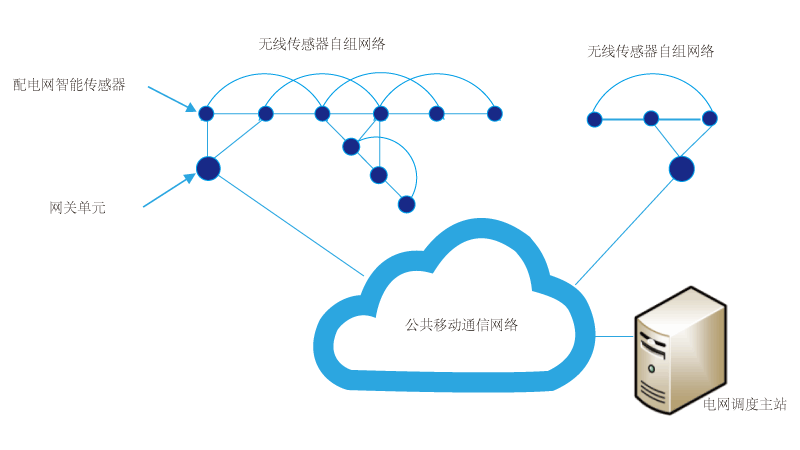

支持移动蜂窝网2G/3G/4G与IPv6(6LoWPAN)无线自组网
将无线网状网与蜂窝通讯结合在一起,
智能传感器间通信范围:10km(视距内)
无线网状网络范围:几百公里
可自组扩展、自平衡、自愈合的无线网络
网络规模可多达几百个传感器
可灵活连接到通信运营商的通信基础设施

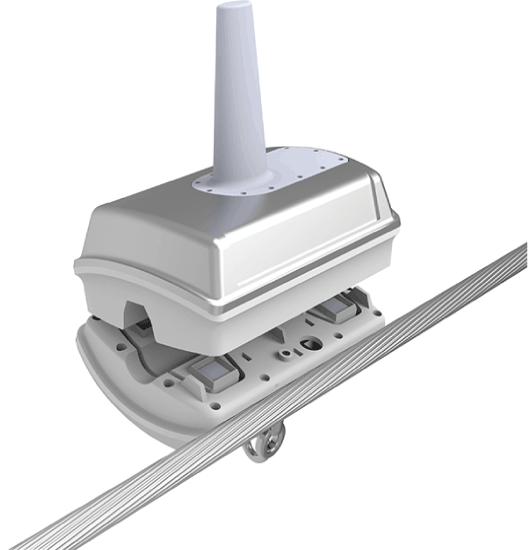

利用耐高压安装杆快速的带电安装,带电装卸、即装即用技术
采用取电、采集双CT一体化设计,无需外界PT及CT,可带电装卸,后期维护也无需停电;
采用软件自适应设计,参数自适应,设备即装即用,挂网后可自主运行,无需调试;
高精度采样和同步技术
配合各种高精度、高采样率的采集电路与先进的模拟量采样算法可准确采集线路上的复合数据,保证了数据来源的真实性与准确性。
既可以采用罗氏线圈作为采样线圈,不饱和、线性度好等特点,采样精度±3A(0-300A),±1%(>300A)
采用1K~12.8kHz采样频率,每周波20~256点采样技术。
采用多层压叠硅钢片构成磁通回路,漏磁通少,配合各种高精度、高采样率的采集电路及先进的模拟量采集算法可准确采集线路上的负荷信息,保证了数据来源的高精度。
所有终端采样数据带有时标,同步时间精度1us .
低功耗技术
智能化故障检测
基于精准识别的线路工况,可准确检测相间短路故障。同时支持自适应两种短路故障判断模式,可区分永久性故障和瞬时性故障。具有先进的防误动设计,满足《DL/T1157-2002配电线路故障指示器技术条件》规范要求,可有效防止负荷波动、合闸励磁涌流、大负荷投切等复杂工况引起的误动。
适应中性点不接地、经小电阻接地等配电网中性点接地方式,以及准确提取金属性接地、弧光接地、电阻接地等不同工况下的故障线路暂态波形。
高速故障暂态波形录波技术
采用1K~12.8kHz采样频率对线路电流和对地电场高速录波,可捕获小电流接地故障瞬间的暂态波形信号;
采用针对架空线电场分布优化设计的电子式电压传感器测量线路对地电场,不受同杆架设多回线影响,精准识别线路电压跌落与停电工况;
录波启动条件可包括电流突变、相电场强度突变、零序电压突变等,可实现同组触发、阈值可设;
录波范围包括不少于故障前4个周波至故障后8个周波,每周波82个采样点,录波数据循环缓存。
高精度无线同步技术
高精度积分电路保证硬件相位的一致性和稳定性,无线同步误差小于10us,三相电流综合角度误差小于1.8°,保证合成后的零序电流的准确性;
通过微功率无线信号实现三相时间同步,根据故障暂态录波波形通过三相叠加合成线路暂态零序电流、零序电场信号,实现小电流接地故障检测定位。
抗涌流技术
在线路送电时,智能传感器设有闭锁机制,会根据电压和电流变化情况实线闭锁,防止因为涌流导致误报。并且在线路供电稳定后,自动解除闭锁,恢复正常检测状态。

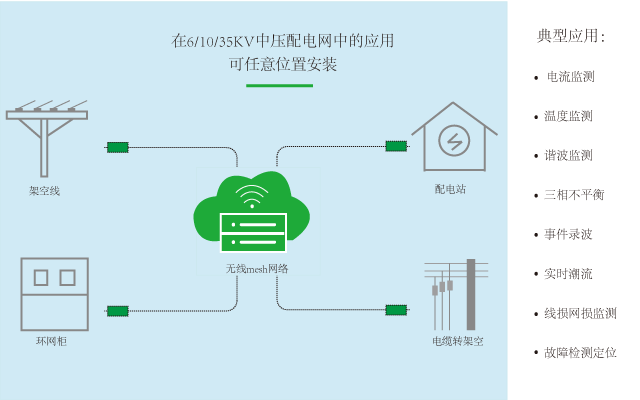

全时段、全天候的配电网运行监测:
实时测量并周期上报安装地点的电压、电流、功率及温度等,并可自动报警提示电流、温度越限等事件;
全时段、全天候的配电网电能质量监测:
实时测量并周期上报安装地点的谐波、三相不平衡、电压闪变、电压跌落、低电压等电能质量,并可自动报警提示电能质量越限等事件;
广域、分布式录波:
高精度、高采样频率的分布式事件同步录波系统,便于扰动或者事故后的详细分析。
广域同步测量数据:
可广域同步监测电流、电压的幅值、相位等配电网电气暂态量,用于包含分布式电源的主动配电网暂态稳定分析、负荷模型辨识等;可广域同步监测电流、电压、功率的稳态值,用于实时潮流状态及线损的监视分析,为配电网优化经济运行提供实时、同步、海量的配电网数据支撑。
防窃电和配电设备状态监测:
配电网全景智能监控分析平台可根据终端提供的负荷数据和电压、电流波形等分析末端用户用电行为,同时可监测诊断配电设备状态。
精确的配电网故障选线和定位:
能够独立分析及定位短路、单相接地等故障,配电网全景智能监控分析平台通过对同一时刻各终端的同步数据的挖掘分析可实现准确故障检测、选线和定位,并自动通知检修人员。对于继电保护不能反应跳闸的6KV、10KV和35KV小电流接地系统的单相接地短路,后台可远程发送跳闸命令至故障区段两侧的智能开关实现故障自动隔离。
电网事故处理应用通信支撑:
将产品提供的无线自组网作为通信平台,应急抢修人员可利用专用终端接入无线网格网进行语音、图像及视频的通信。
